Prises murales interruptibles



Les prises murales interruptibles sont équipées d'un interrupteur marche / arrêt et sont disponibles en option avec ou sans verrouillage. De plus, toutes les prises murales interruptibles de 16 à 125 A peuvent être cadenassées. Différentes tailles de boîtier offrent également suffisamment d'espace pour des dispositifs de protection modulaire.

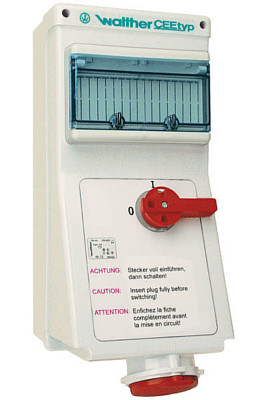

Socle interruptible AL130TS



Types de verrouillage

  • Interrupteur marche / arrêt sans verrouillage
  • Interrupteur marche / arrêt avec double verrouillage
    protège contre la mise sous tension sans qu'une fiche ne soit connectée
    et déconnexion impossible sans que l'interrupteur ne soit en position arrêt
  • Verrouillage électrique
    avec microswitch de 3 pôles 16 A jusqu'à 5 pôles 63 A


FONCTIONS DU MICROSWITCH

  • Afficher et signaler
  • Verrouillage électromécanique
  • Verrouillage électrique
  • Transmissions d'informations aux systèmes de gestion (API, bus...)


SÉCURITÉ

  • Les interrupteurs intégrés correspondent à la classe d'utilisation
    AC 22A selon la norme IEC 947-3 dans les réseaux à tension
    alternative et les réseaux triphasés



Nouveau mécanisme de verrouillage

Grâce à un nouveau mécanisme de verrouillage, le commutateur peut être remplacé par un contacteur. Le verrouillage mécanique de la fiche branchée lors de l'actionnement manuel est monté. En cas de verrouillage électrique, le microswitch met le contacteur en position marche ou arrêt. L'état de commutation de l'interrupteur peut être traité par un système BUS via le microswitch.


Les prises murales avec rail DIN sont prévues pour l'intégration d'appareils avec fixation sur rail. Les borniers de neutre et de terre sont fournis. Les phases sont pré-câblées avec des embouts pour le raccordement à l'appareil de votre choix. Les prises murales interruptibles sont disponibles avec ou sans double verrouillage.

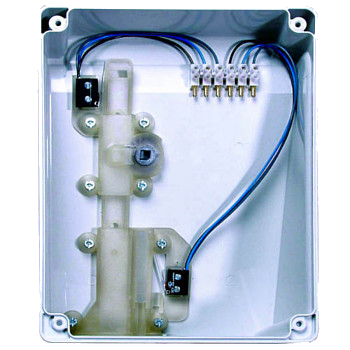

Vue intérieure d'une prise murale interruptible



  • Engrenage robuste du mécanisme de verrouillage
  • Le mécanisme de verrouillage empêche de déconnecter la fiche sous tension
  • Bornier de commande à connexion rapide
  • Bornier femelle fournie
  • Le microswitch indique l'état de commutation
    - Interrupteur ouvert / fermé
    - Fiche connectée / déconnectée





Vue interne du mécanisme de verrouillage et microswitch
