Système modulaire pour applications spécifiques



La série MO, en combinaison avec les boîtiers standard de la série B, rend possible la combinaisons de différentes intensités et de différentes tensions ainsi que des contacts optiques, Bus, pneumatique dans un même cadre support. À la différence des séries classiques, la série MO permet l'insertion de contacts mâles et femelles dans un même cadre support.

La structure modulaire des inserts laisse à l'utilisateur le choix de la conception spécifique à chaque cas d'application. Les différents modules d'insert sont insérés dans les cadres de maintien, qui sont différents en fonction de la taille du boîtier, où ils s'engagent facilement et en toute sécurité. Un outil de déverrouillage spécial assure l’adaptation rapide et simple du connecteur selon les besoins spécifiques de l’utilisateur.

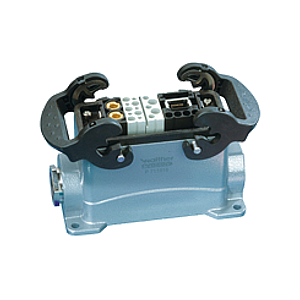

Embase saillie avec inserts modulaires

En bref

  • Combinaisons possibles de 2 à un maximum de 2x7 supports de contact
  • Modules de contact enfichables 3 à 280 broches
  • Courant nominal 5A - 50A
  • Tension nominale 63V - 1000V
  • Section de raccordement 0,08 - 4,0 mm
  • Modules Bus universel, Profibus, RJ45 et pneumatiques




Système modulaire

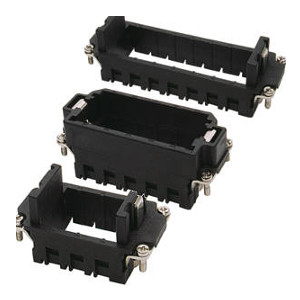

Cadre série MO

Cadre de différentes tailles

Modules

Modules Bus universel, Profibus, RJ45 et pneumatiques...

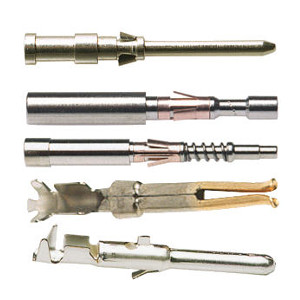

Contact

Contact de 0,08 - 4,0 mm,
de 63V à 1000V et de
de 5 à 50A

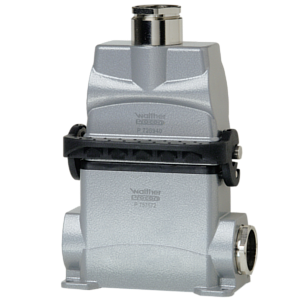

Boîtiers série B

Uniquement compatible avec les boîtiers de la série B
pour des combinaisons de 3 à 280 broches

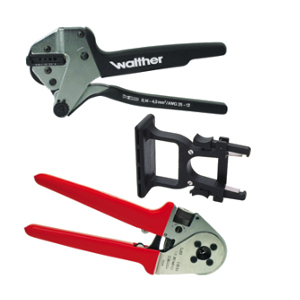

Outils

Pince de sertissage, outil de montage et démontage sur demande
